RAINUREUSE MANUELLE DE TUYAU ¾'-8' (TWG-11A)
La rainureuse manuelle est conçue pour certaines situations particulières, en particulier pour l'entretien des tuyaux.Parfois, le tuyau est fixe et difficile à déplacer, une machine à rainurer manuelle peut être utilisée pour créer une rainure sur un tel tuyau fixe.Les rainures sont formées en avançant mécaniquement des rouleaux dans le tuyau qui est supporté par un arbre principal.La machine à rainurer manuelle est une unité portable destinée à une utilisation occasionnelle sur le chantier et ne doit pas être utilisée pour des travaux à volume élevé ou pour des travaux de production dans un atelier de fabrication de tuyaux.
CARACTÉRISTIQUES DU PRODUIT
1. Ce modèle est un outil de rainurage sur place manuel ou motorisé, il est spécialement conçu pour être utilisé sur place ou avec certains entraînements électriques.Avec l'adaptateur approprié, l'outil peut fonctionner avec une machine à fileter.les clients choisissent les méthodes correspondantes en fonction de la situation différente.
2. Cette machine à rainurer manuelle est conçue pour des tuyaux en acier au carbone de 3/4 à 8 pouces.Il couvre une gamme de diamètres de tuyaux, pour résoudre le problème des tuyaux de différents diamètres lors de l'entretien.
3. Cette machine à rainurer ne pèse que 12,4 kg (le poids de l'outil comprend uniquement le boîtier de l'outil), elle est légère et peut donc être manipulée et utilisée facilement.
4. Cette machine à rainurer est actionnée à l'aide d'une douille profonde standard de 27 mm et d'un cliquet à entraînement carré.Le cliquet est connu comme un mécanisme composé d'un cliquet qui engage les dents inclinées d'une roue ou d'une barre, permettant un mouvement dans une seule direction.Il y a un interrupteur sur le cliquet qui fait le mouvement vers l'avant ou vers l'arrière.

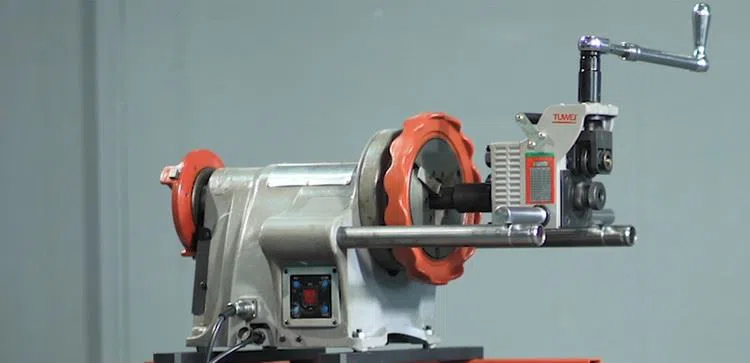

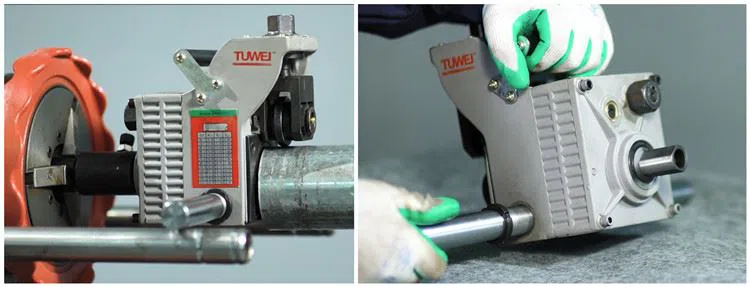

5. Cette machine à rainurer manuelle est équipée de deux bras de support et d'un adaptateur d'entraînement pour ordinateur, ces pièces permettent de monter la rainureuse manuelle sur l'entraînement puis d'être une machine à rainurer électrique.
PRINCIPALES PIÈCES STANDARD
Non. | Description | Quantité |
1 | Adaptateur d'alimentation | Un 1) |
2 | Bras de support | Deux (2) |
3 | Rouleau supérieur 27-48mm | Un 1) |
Rouleau supérieur 60-168mm | Un 1) | |
Rouleau supérieur 219mm | Un 1) | |
4 | Rouleau inférieur 27-33mm | Un 1) |
Rouleau inférieur 42-48mm | Un 1) | |
Rouleau inférieur 60-168mm | Un 1) | |
Rouleau inférieur 219mm | Un 1) | |
5 | Bande PI | Un 1) |
6 | Cliquet réglable avec poignée pivotante | Un 1) |
7 | Douille profonde 27 mm | Un 1) |
8 | Clé Allen S3 et S8 | Un 1) |
9 | Manuel d'instructions | Un 1) |
NORME DE RAINURE
TUYAU (DIA) | A±0,8 mm | Largeur | Profondeur D+0,58 mm |
26.7 | 15.88 | 7.14 | 1.42 |
33.4-48.3 | 15.88 | 7.14 | 1.6 |
60.3 | 15.88 | 8.74 | 1.6 |
73-88.9 | 15.88 | 8.74 | 1.98 |
101.6-139.7 | 15.88 | 8.74 | 2.11 |
141.3 | 15.88 | 8.74 | 2.13 |
152.4-168 | 15.88 | 8.74 | 2.16 |
203.2-219 | 19.05 | 11.91 | 2.34 |
DÉPANNAGE
Problème | Analyse | Dépannage |
Groover secouant et | Il y a de la poussière ou de la rouille sur les points fixes | Enlevez la rouille et la poussière à l'aide d'une brosse en acier |
Groover secoue lorsqu'il est entouré du tuyau | L'épaisseur du tuyau n'est pas uniforme ou la vitesse d'alimentation est inappropriée | Essayez de changer la vitesse d'alimentation |
Groover s'éloigne des tuyaux | La rainureuse n'a pas été placée dans la bonne position. L'extrémité du tuyau n'est pas lisse ou la vitesse n'est pas appropriée. | Essayez de placer la rainureuse sur le bon point qui se trouve à proximité du bloc de référence. |
Groover arrête de bouger autour du tuyau | Il y a de la rouille ou de la poussière sur la surface intérieure du tuyau | Enlevez la rouille et la poussière à l'aide d'une brosse en acier |
La cacophonie sort lors du groove | L'extrémité du tuyau n'est pas carrée. Trop de frottement avec le bloc repère. | Coupez carrément les extrémités du tuyau. |
RAINUREUSE MANUELLE DE TUYAU ¾'-8' (TWG-11A)
La rainureuse manuelle est conçue pour certaines situations particulières, en particulier pour l'entretien des tuyaux.Parfois, le tuyau est fixe et difficile à déplacer, une machine à rainurer manuelle peut être utilisée pour créer une rainure sur un tel tuyau fixe.Les rainures sont formées en avançant mécaniquement des rouleaux dans le tuyau qui est supporté par un arbre principal.La machine à rainurer manuelle est une unité portable destinée à une utilisation occasionnelle sur le chantier et ne doit pas être utilisée pour des travaux à volume élevé ou pour des travaux de production dans un atelier de fabrication de tuyaux.
CARACTÉRISTIQUES DU PRODUIT
1. Ce modèle est un outil de rainurage sur place manuel ou motorisé, il est spécialement conçu pour être utilisé sur place ou avec certains entraînements électriques.Avec l'adaptateur approprié, l'outil peut fonctionner avec une machine à fileter.les clients choisissent les méthodes correspondantes en fonction de la situation différente.
2. Cette machine à rainurer manuelle est conçue pour des tuyaux en acier au carbone de 3/4 à 8 pouces.Il couvre une gamme de diamètres de tuyaux, pour résoudre le problème des tuyaux de différents diamètres lors de l'entretien.
3. Cette machine à rainurer ne pèse que 12,4 kg (le poids de l'outil comprend uniquement le boîtier de l'outil), elle est légère et peut donc être manipulée et utilisée facilement.
4. Cette machine à rainurer est actionnée à l'aide d'une douille profonde standard de 27 mm et d'un cliquet à entraînement carré.Le cliquet est connu comme un mécanisme composé d'un cliquet qui engage les dents inclinées d'une roue ou d'une barre, permettant un mouvement dans une seule direction.Il y a un interrupteur sur le cliquet qui fait le mouvement vers l'avant ou vers l'arrière.
5. Cette machine à rainurer manuelle est équipée de deux bras de support et d'un adaptateur d'entraînement pour ordinateur, ces pièces permettent de monter la rainureuse manuelle sur l'entraînement puis d'être une machine à rainurer électrique.
PRINCIPALES PIÈCES STANDARD
Non. | Description | Quantité |
1 | Adaptateur d'alimentation | Un 1) |
2 | Bras de support | Deux (2) |
3 | Rouleau supérieur 27-48mm | Un 1) |
Rouleau supérieur 60-168mm | Un 1) | |
Rouleau supérieur 219mm | Un 1) | |
4 | Rouleau inférieur 27-33mm | Un 1) |
Rouleau inférieur 42-48mm | Un 1) | |
Rouleau inférieur 60-168mm | Un 1) | |
Rouleau inférieur 219mm | Un 1) | |
5 | Bande PI | Un 1) |
6 | Cliquet réglable avec poignée pivotante | Un 1) |
7 | Douille profonde 27 mm | Un 1) |
8 | Clé Allen S3 et S8 | Un 1) |
9 | Manuel d'instructions | Un 1) |
NORME DE RAINURE
TUYAU (DIA) | A±0,8 mm | Largeur | Profondeur D+0,58 mm |
26.7 | 15.88 | 7.14 | 1.42 |
33.4-48.3 | 15.88 | 7.14 | 1.6 |
60.3 | 15.88 | 8.74 | 1.6 |
73-88.9 | 15.88 | 8.74 | 1.98 |
101.6-139.7 | 15.88 | 8.74 | 2.11 |
141.3 | 15.88 | 8.74 | 2.13 |
152.4-168 | 15.88 | 8.74 | 2.16 |
203.2-219 | 19.05 | 11.91 | 2.34 |
DÉPANNAGE
Problème | Analyse | Dépannage |
Groover secouant et | Il y a de la poussière ou de la rouille sur les points fixes | Enlevez la rouille et la poussière à l'aide d'une brosse en acier |
Groover secoue lorsqu'il est entouré du tuyau | L'épaisseur du tuyau n'est pas uniforme ou la vitesse d'alimentation est inappropriée | Essayez de changer la vitesse d'alimentation |
Groover s'éloigne des tuyaux | La rainureuse n'a pas été placée dans la bonne position. L'extrémité du tuyau n'est pas lisse ou la vitesse n'est pas appropriée. | Essayez de placer la rainureuse sur le bon point qui se trouve à proximité du bloc de référence. |
Groover arrête de bouger autour du tuyau | Il y a de la rouille ou de la poussière sur la surface intérieure du tuyau | Enlevez la rouille et la poussière à l'aide d'une brosse en acier |
La cacophonie sort lors du groove | L'extrémité du tuyau n'est pas carrée. Trop de frottement avec le bloc repère. | Coupez carrément les extrémités du tuyau. |
